Mesure de la puissance développée par un cycliste
Le but de ce projet était de créer un prototype de mesure au niveau de la pédale. La puissance moyenne est déterminée par la formule:

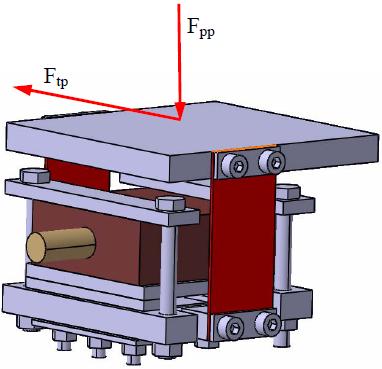

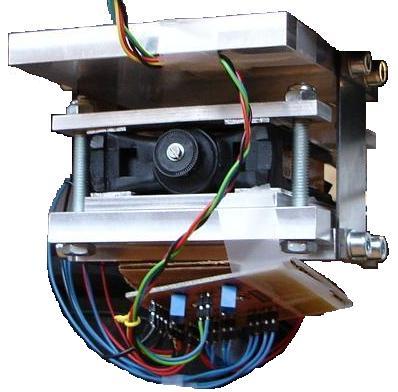

Un capteur de force, placé entre la pédale et le pied du cycliste, mesure Ft. Il est composé de deux paires de lames flexibles qui garantissent le découplement de la force selon deux composantes Fpp et Ftp.
Des jauges de contraintes placées sur les lames caractérisent la force appliquée. Lorsque la lame flexible est déformée par la force appliquée, les résistances des jaunges de contraintes varient. Le microcontroleur mesure les variations de ces résistances connectées en pont et en déduit la force appliquée.

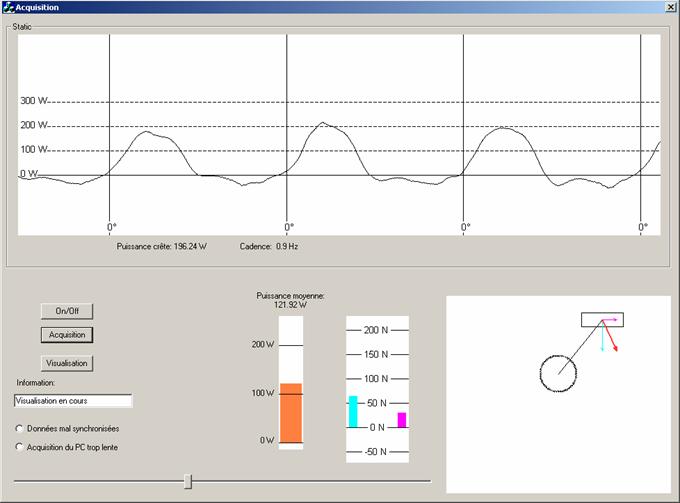

La cadence du pédalier est mesurée par une barrière magnétique. Un microcontrôleur calcul la puissance instantanée et moyenne sur un tour de pédalier. Il envoie ensuite ces données par communication RS232 à un ordinateur. Une interface permet d'analyser la puissance développée par le cycliste.
Compétences techniques
Le but de ce projet était de créer un prototype de mesure au niveau de la pédale. La puissance moyenne est déterminée par la formule:
Pm = Ft * Rp * fp
Par rapport au pédalier, Ft est la force tangentielle à son mouvement, Rp son rayon et fp sa fréquence de rotation.
Un capteur de force, placé entre la pédale et le pied du cycliste, mesure Ft. Il est composé de deux paires de lames flexibles qui garantissent le découplement de la force selon deux composantes Fpp et Ftp.
Des jauges de contraintes placées sur les lames caractérisent la force appliquée. Lorsque la lame flexible est déformée par la force appliquée, les résistances des jaunges de contraintes varient. Le microcontroleur mesure les variations de ces résistances connectées en pont et en déduit la force appliquée.
La cadence du pédalier est mesurée par une barrière magnétique. Un microcontrôleur calcul la puissance instantanée et moyenne sur un tour de pédalier. Il envoie ensuite ces données par communication RS232 à un ordinateur. Une interface permet d'analyser la puissance développée par le cycliste.
- Conception mécanique et usinage des pièces
- Conception des circuits électroniques et réalisation du prototype
- Programmation du microcontroleur en assembleur
- Programmation d'une interface en Visual C++
© 2020 Amadou Miéville
